鑫源牌铁粉压块机设备模套固定在模腔内是成形制块的主要部分

鑫源牌铁粉压块机设备本机具有独立的液压系统和电器系统，由操作柜集中控制，能实现“手动调整”、“步进”和“自动”三种操作方式，本机的工作压力、工作行程可在规定内调整，并能进行“定压”和“定程”两种压制方式。

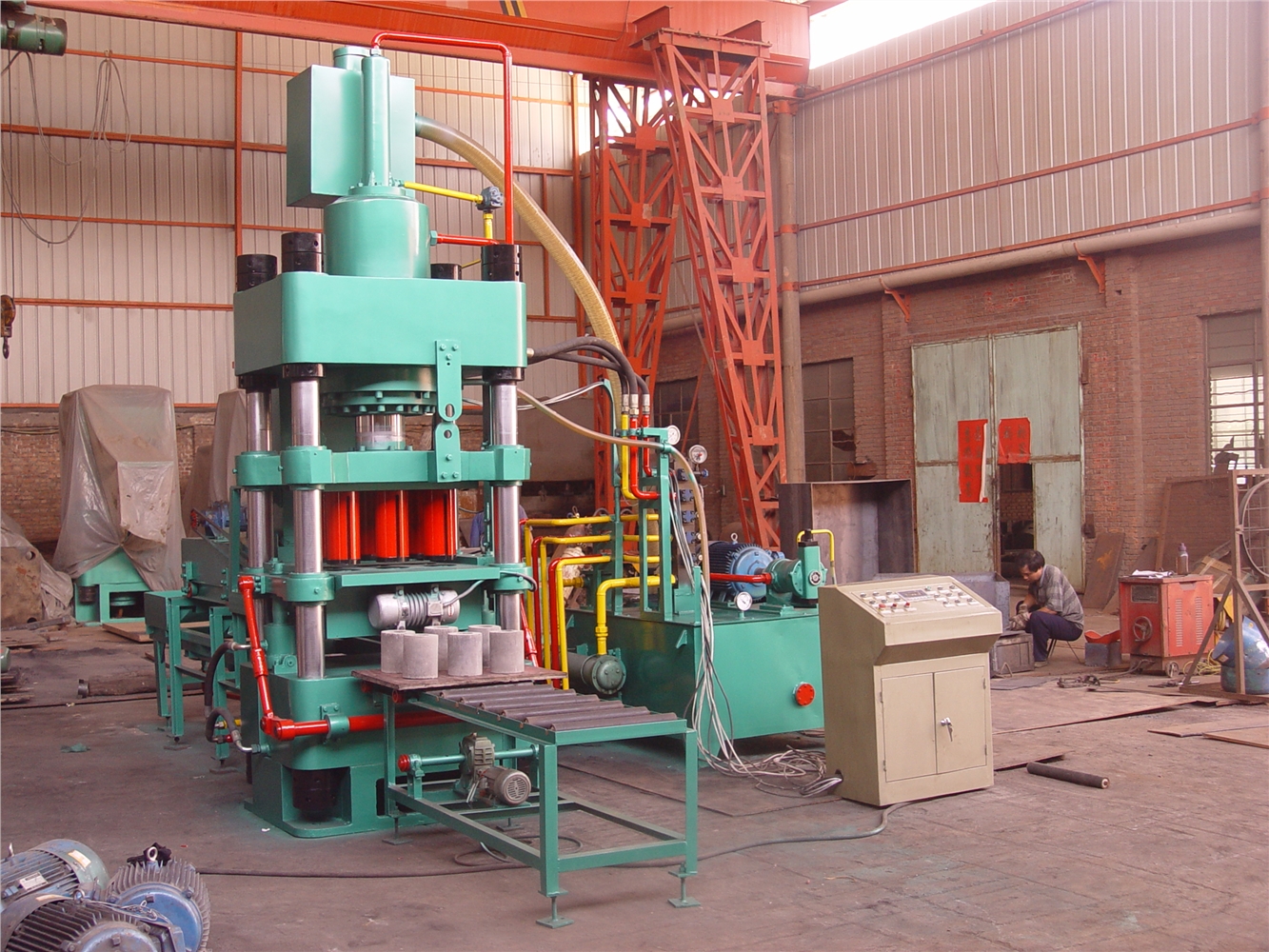

鑫源牌铁粉压块机设备主机由机架、液压缸总成，工作台、模具、送板部分、下料斗、布料部分和托板部分、充液阀和液压系统、电器控制等组成。

上下横梁由立柱和螺母联接机座组成一个刚性的机架，主液压缸的前端用法兰连接在上梁的中部，中板固定在活塞杆顶端,并连接固定上冲头，依靠滑套在立柱上滑动。模具通过滑动板连接在顶出缸上,，被固定在下梁两侧在立柱上滑动,模套固定在模腔内，是成形制块的主要部分。

送板缸位于送板架的中部，吊装在架梁上，送板车滚动在滑道中，加料部分安装在送板架上部，加料缸完成加料车的往返运动，把布料器送入模具上部，由链轮链条带动布料器旋转完成布料工作，下模固定在滑动板上，冲头插入下模内，形成压力腔，由主缸的工作压力完成粉料的压实工作。

托板装置连接在工作台前面，由电机通过减速机带动皮带未完成托出成品的任务（可连续工作，也可间接工作，也可自行设定）。
