液压压砖机设计理论与关键技术

液压压砖机液压系统  主机 电器设计与技术如下：

1.液压压砖机液压系统由油箱、电机、油泵、组合阀、换向阀、压力表、高压管路、充液阀、液压缸、温度计、液位计、空气滤清器、回油滤油器、冷却器等组成。本液压系统为开式组成，泵从油箱将油吸入管路，油完成传递动力后排回油箱进行散热澄清，控制系统注重信息传递，发号施令，控制执行元件的运动参数，如行程位置、速度、和时间、压力等。

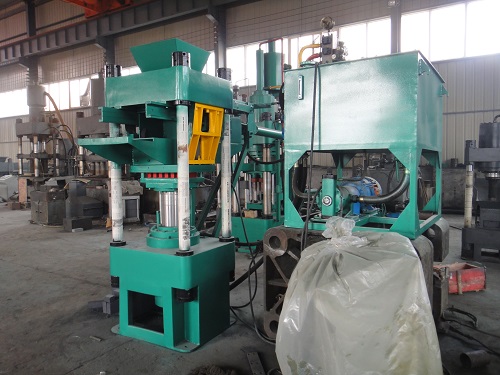

2.液压压砖机主机由机架、工作台、中梁板、上一下二模架、液压缸总成、喂料输送部分和充液阀和液压系统、电器控制等组成。上下横梁由立柱和螺母联接机座组成一个刚性的机架，主液压缸的前端用法兰连接在上梁的中部，中板固定在活塞杆顶端，依靠滑套在立柱上滑动。模架固定通过导柱固定在上梁及中板之间，以保证压制成品的精度。顶出缸及抽芯缸连接在下梁上，用于脱模及抽芯。侧缸位于模架上，用于保证成品的台阶及保证制品的密度。喂料输送位于压机后面，通过皮带传动把原料加入模具内；上下冲头进入上模内，通异步浮动加压形成压力腔，压制出成品；然后主缸上升，退脱缸把模具梁退下，把成品脱出模具；然后通过气缸机械手把成品送出来。

3.液压压砖机电器系统采用AC、380V、50HZ电源，控制电源220V，PLC用24V、总功率15～37Kw，根据工艺需要分为“手动调整”、“步进”、“自动”三种方式，完成机器工艺过程，控制系统采用PLC可编程序控制器，并配有人机介面，供调整细小的工艺时间。
