四柱式压力机液压传动方案 准确的定位 完善动作组合

   四柱式压力机适用领域：本系列液压机适用于金属材料的拉伸、弯曲、翻边、冷挤、冲裁等工艺，还适用于校正、压装、粉末冶金（铁，铜，铝 等）、金属铁销。耐火材料。

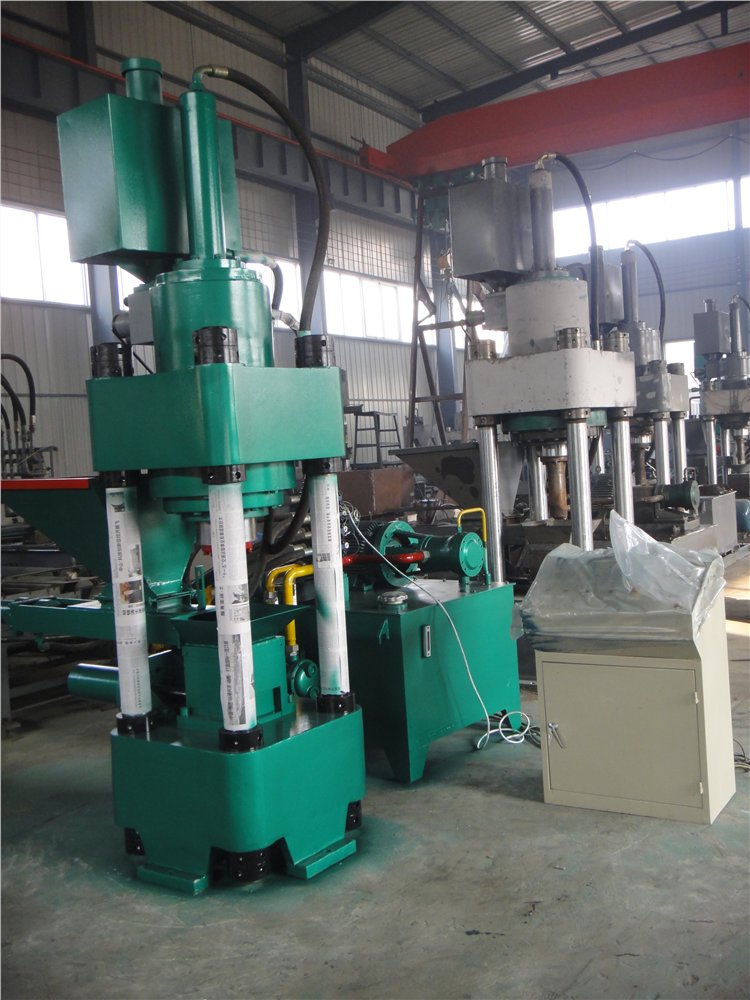

四柱式压力机本机是由主机、液压系统和操作系统组成。主机包括机身和主油缸，快速缸，液压系统为泵站，电机，阀和充液箱，管路，向主机提供液压油，操作系统包括按钮开关、接近开关行程开关、电控柜。

四柱压力机结构配置

（一）、机身

机身由上横梁、工作台、中滑板、立柱、及螺母等组成。依靠四个立柱组成一个刚性框架。主缸固定在上横梁中央，充液箱固定在主缸上部。中滑板和主缸的活塞连接，快速缸连在中滑板上。依靠四立柱作导向上下运动。工作台下部有顶升缸。

（二）、主缸

主缸法兰盘和上横梁加以固定。主缸由缸筒、单出杆活塞、导向套、端盖等组成。活塞两端安装有方向相反的YX密封圈，导向套内装有YX形密封圈和防尘圈。当高压油分别进入快速油缸下腔或上腔时推动活塞作上下往复直线运动。

（三）、动力机构

动力系统由液压站、电控柜等组成。液压站是由电动机、高压泵、各种功能的液压阀组成。液压站是产生和分配工作油液使主机实现各种动作的机构。油箱为钢板焊接件，箱内装有滤油网，空气滤清器和观察液位的液位温度计。本机选用变量柱塞泵、溢流阀、插装阀、电磁换向阀，充液阀等均为国家定型通用产品。

     本机为四柱式压力机，采用优化的液压传动方案，具有强大的动力，准确的定位和完善的动作组合。本机故障率低，发热量小，生产率高，节电耐用。
