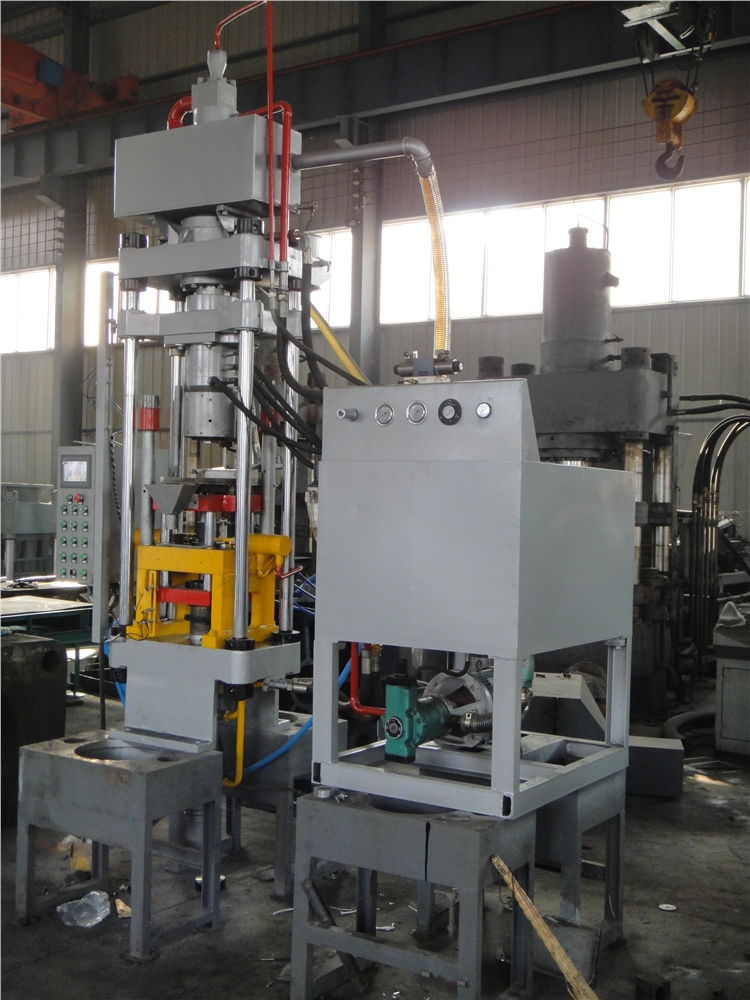

冶金粉末压机独立的液压系统及电器系统

                        冶金粉末压机液压系统

本设备液压系统由油箱、电机、油泵、组合阀、换向阀、压力表、液位计、高压胶管、温度计、回油滤油器、冷却器等组成。油液经油泵、管路、液压元件进入液压油缸，由液压元件控制油缸的动作。实现挤压循环出成品等动作。系统压力由溢流阀调定，全自动机械动作由电脑控制，自动运行。主缸将饼块压实后由电接点压力表发讯，然后执行下一个动作。油箱内油温由冷却器调节，油温过高时，开大阀门，加大水量和循环速度，强行冷却；反之，关闭阀门。冷却水流量3-6立方，进口温度25度，出口温度40度，冷却面积4m².油温控制在60º以下。

                          冶金粉末压机电器系统

基本参数：1、工作电压：AC380V/220V          50HZ

采用PLC和触摸显示屏来实现自动化控制、参数设定与调整。本电控箱具有自动/手动选择功能。根据电气原理图正确接线后，检查PE接地线是否完好，确定连线正确，合上总电源开关，然后检查触摸屏显示器上的参数设定数据。（产品出厂前设定的数据为空机调试参数，用户可根据负载运行后进行参数修改，面板参数修改方法请参阅显示器调整。）把自动/手动选择旋钮选择到手动位置进行手动调试，因转换过程会造成停机现象，禁止设备在运行过程中进行自动/手动转换。

冶金粉末压机独立的系统操作方案，专业的压机粉末压机工程师问您技术讲解。
