铁屑压块机高灵活性，多领域参数技术

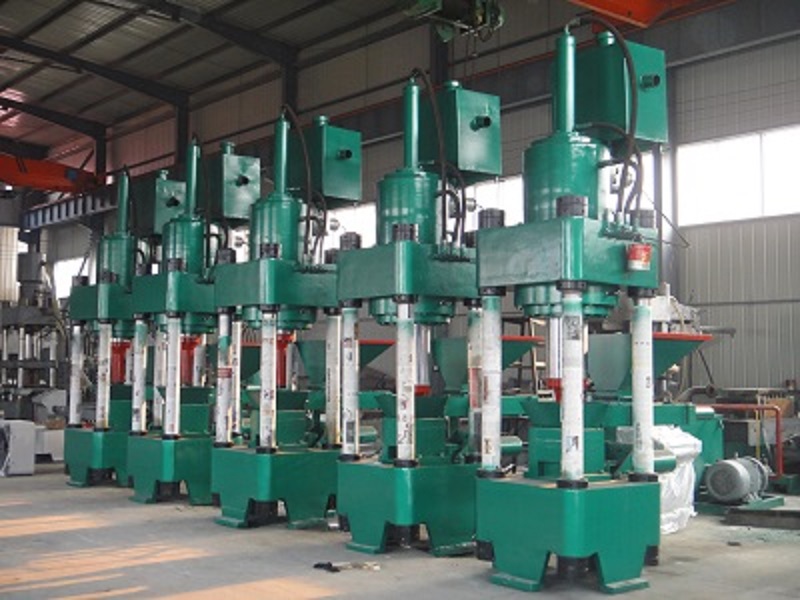

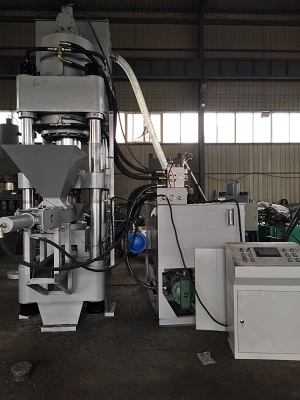

铁屑压块机主机原理结构：上下横梁由立柱和螺母联接，主液压缸前端用法兰联接在横梁底部。模具固定在下横梁上，模套固定在模具内。冲头直接联接在油缸活塞杆顶端。模套和冲头均可拆卸和更换。

有一抽板缸位于主机下模具后面。抽板缸前位时与模套形成模腔底部，后位时底部形成空间，利于饼块落下，同时具有推饼出模具底部的功能。

螺旋加料装置和加料斗组成自动加料机构。机器的加料由螺旋加料装置完成。充液系统位于横梁侧面，以补充主油缸快速前进所需的油液。

---

铁屑压块机液压系统工作原理油液经油泵、管路、液压元件进入液压油缸，由液压元件控制油缸的动作。实现挤压回复出饼等动作。系统压力由溢流阀调定，全自动机械动作由电脑控制，自动运行。主缸将饼块压实后压力继电器发讯，然后执行下一个动作。油箱内油温由冷却器调节，油温过高时，开大阀门，加大水量和循环速度，强行冷却；反之，关闭阀门。

名  称	单位	XY32-300型	XY32-400型	XY32-700型
主缸公称力	KN	3000	4000	6000
抽板缸公称力	KN	180	200	300
加料缸公称力	KN	40	70	80
系统使用压力	Mpa	10～23	10～25	13～25
主缸行程	mm	350	400	5000
抽板缸行程	mm	200	200	250
加料缸行程	mm	200	270	270
模腔直径	mm	Ф100	Ф110	Ф160
模腔高度	mm	170	190	200
电机总功率	KW	15～22	22～30	37
主机外形尺寸 （长×宽×高）	mm	1000×1800×3100	1200×2200×3400	1250×2200×3850
油箱容积	L	700	800	900
产量（铁屑）	吨/小时	1	1.2	2

---



---











































铝屑压块机电器系统工作原理 ：本系统采用AC、380V、50HZ电源，控制电源220V，PLC用24V、总功率15～40Kw，根据工艺需要分为“手动调整”、“步进”、“自动”三种方式，完成机器工艺过程，控制系统采用PLC可编程序控制器，并配有人机介面，供调整细小的工艺时间。

---

铝屑压块机机架部分采用整体铸钢件，杜绝了钢板焊接件的开裂，提高了设备的可靠稳定性和使用的寿命。采用先进的液压传动技术及叠加组合阀块，使用优良的耐磨油封，油缸采用国内较新高科技工艺加工组装，从而保证连续运转不减弱油缸压力，经久耐用，运行平稳；电脑控制，自动化程度高，故障率低，维护容易等。
