液压压砖机抽板缸原理及其应用L

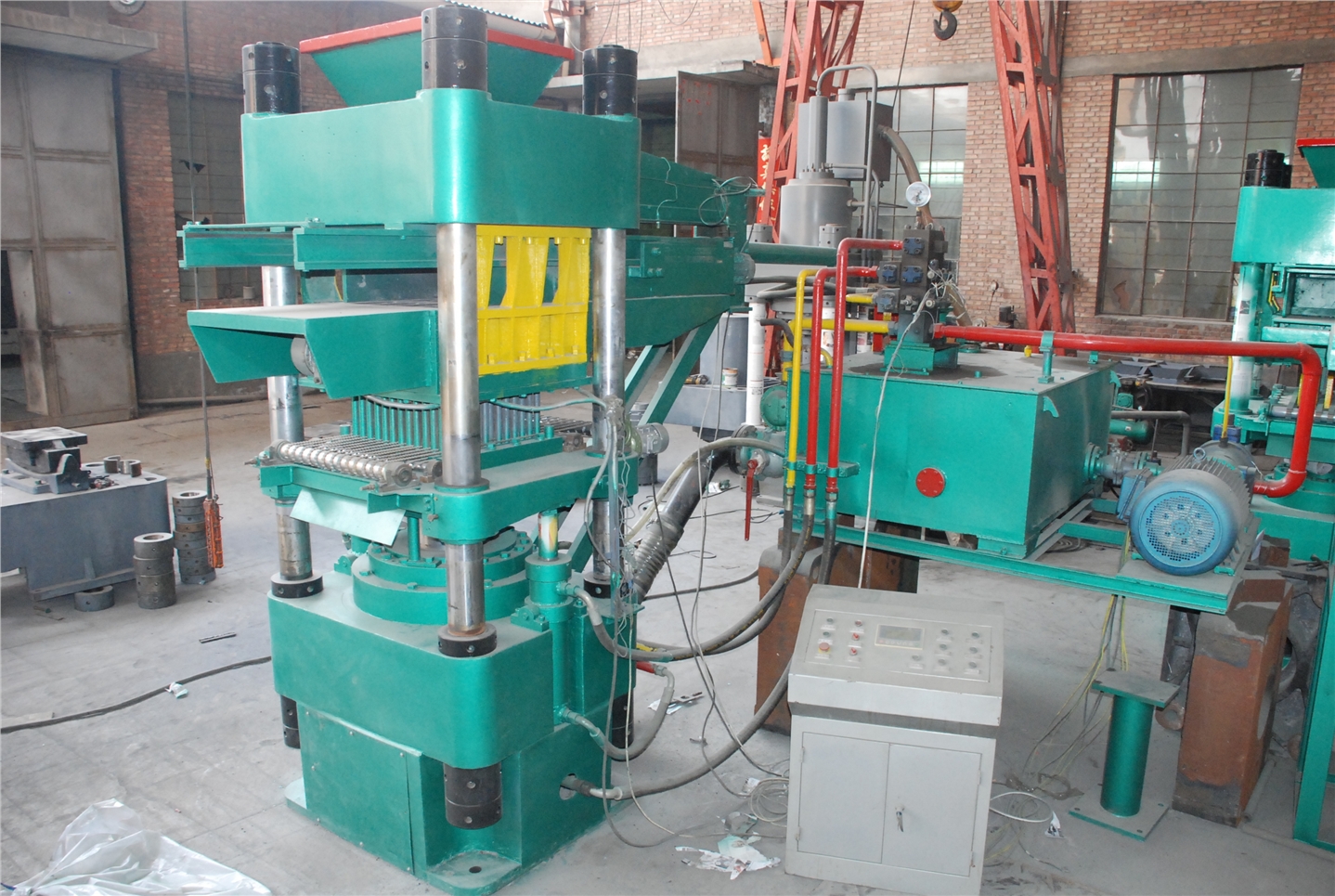

上下横梁由立柱和螺母联接机座组成一个刚性的机架，主液压缸的前端用法兰连接在上梁的中部，中板固定在活塞杆顶端，依靠滑套在立柱上滑动。模架固定通过导柱固定在上梁及中板之间，以保证压制成品的精度。顶出缸及抽芯缸连接在下梁上，用于脱模及抽芯。侧缸位于模架上，用于保证成品的台阶及保证制品的密度。

喂料输送位于压机后面，通过皮带传动把原料加入模具内；上下冲头进入上模内，通异步浮动加压形成压力腔，压制出成品；然后主缸上升，退脱缸把模具梁退下，把成品脱出模具；然后通过气缸机械手把成品送出来。
