鑫源液压铁粉压块机加料缸完成加料车的往返运动

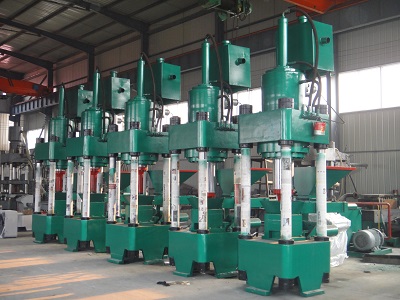

铁粉压块机上下横梁由立柱和螺母联接机座组成一个刚性的机架，主液压缸的前端用法兰连接在上梁的中部，中板固定在活塞杆顶端,并连接固定上冲头，依靠滑套在立柱上滑动。模具通过滑动板连接在顶出缸上,，被固定在下梁两侧在立柱上滑动,模套固定在模腔内，是成形制块的主要部分。

鑫源液压铁粉压块机本液压系统为开式组成，泵从油箱将油吸入管路，油完成传递动力后排回油箱进行散热澄清，控制系统注重信息传递，发号施令，控制执行元件的运动参数，如行程位置、速度、和时间、压力等。

送板缸位于送板架的中部，吊装在架梁上，送板车滚动在滑道中，加料部分安装在送板架上部，加料缸完成加料车的往返运动，把布料器送入模具上部，由链轮链条带动布料器旋转完成布料工作，下模固定在滑动板上，冲头插入下模内，形成压力腔，由主缸的工作压力完成粉料的压实工作。

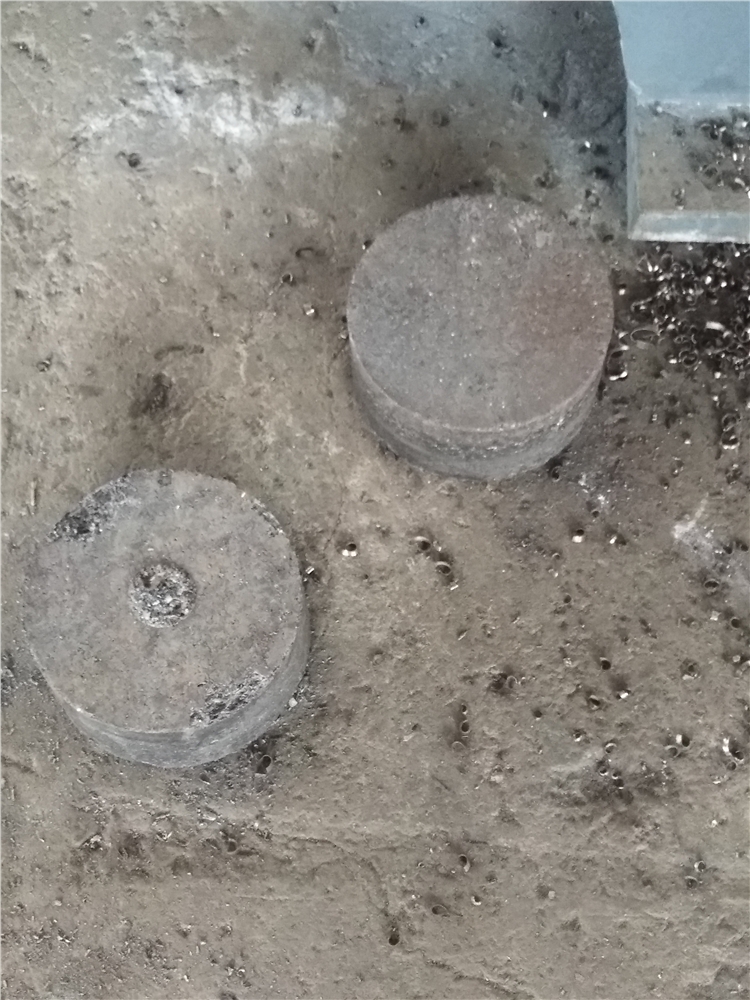

铁粉压块机托板装置连接在工作台前面，由电机通过减速机带动皮带未完成托出成品的任务（可连续工作，也可间接工作，也可自行设定）。
