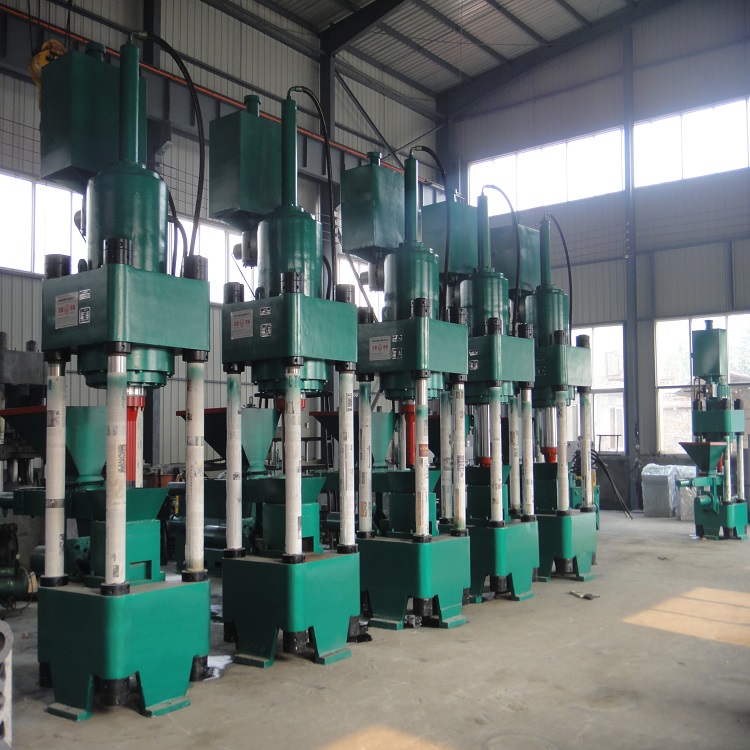

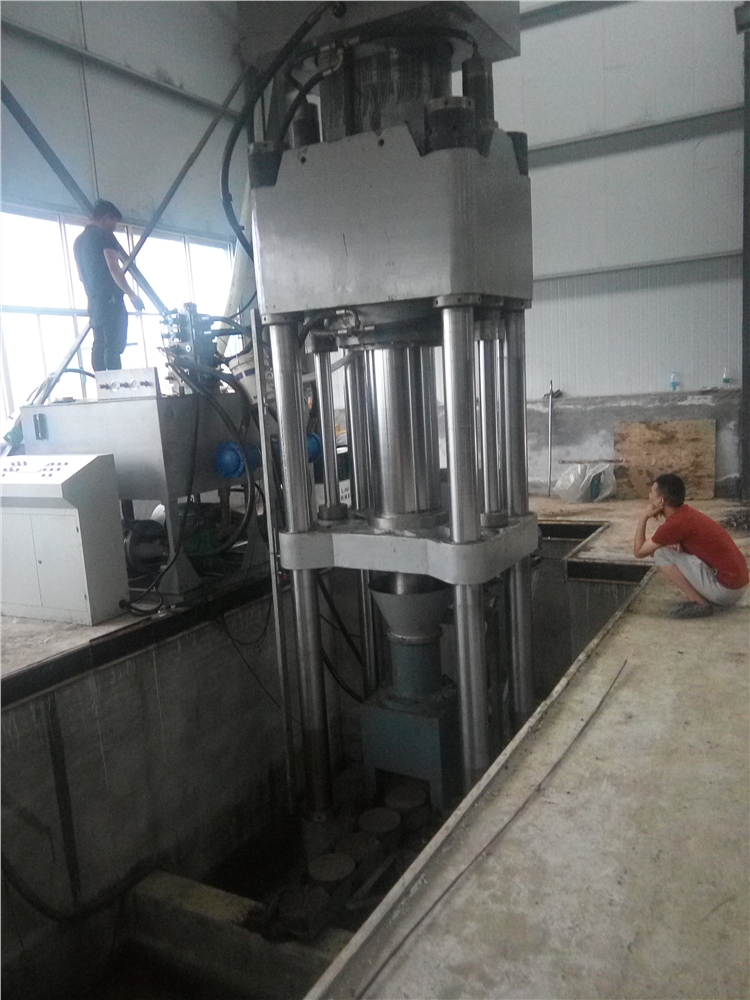

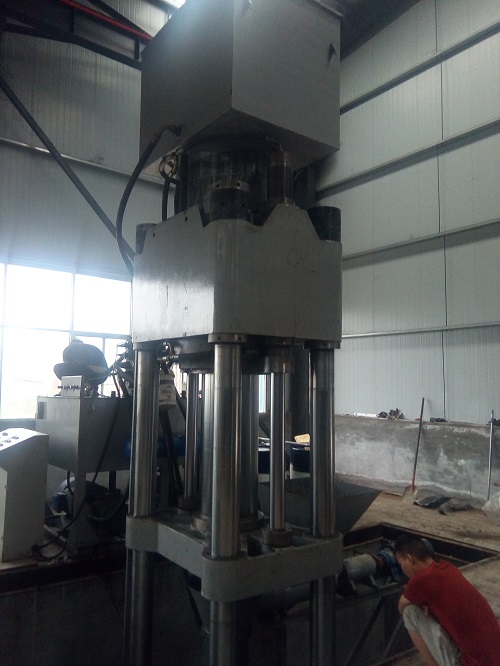

再生资源鑫源液压金属屑压块机主机的结构特征主机由上下横梁、液压缸总成、螺旋加料装置、模具、料斗、充液总成等组成。



---

上下横梁由立柱和螺母联接，主液压缸前端用法兰联接在横梁底部。模具固定在下横梁上，模套固定在模具内。冲头直接联接在油缸活塞杆顶端。模套和冲头均可拆卸和更换。

有一抽板缸位于主机下模具后面。抽板缸前位时与模套形成模腔底部，后位时底部形成空间，利于饼块落下，同时具有推饼出模具底部的功能。螺旋加料装置和加料斗组成自动加料机构。机器的加料由螺旋加料装置完成。充液系统位于横梁侧面，以补充主油缸快速前进所需的油液。



再生资源鑫源液压金属屑压块机液压系统的组成本设备液压系统由油箱、电机、油泵、组合阀、换向阀、压力表、液位计、高压胶管、温度计、回油滤油器、冷却器等组成。

油液经油泵、管路、液压元件进入液压油缸，由液压元件控制油缸的动作。实现挤压回复出饼等动作。系统压力由溢流阀调定，全自动机械动作由电脑控制，自动运行。主缸将饼块压实后压力继电器发讯，然后执行下一个动作。油箱内油温由冷却器调节，油温过高时，开大阀门，加大水量和循环速度，强行冷却；反之，关闭阀门。



再生资源鑫源液压金属屑压块机电器系统概述

本系统采用AC、380V、50HZ电源，控制电源220V，PLC用24V、总功率15～40Kw，根据工艺需要分为“手动调整”、“步进”、“自动”三种方式，完成机器工艺过程，控制系统采用PLC可编程序控制器，并配有人机介面，供调整细小的工艺时间。工作程序在出厂前已调整好，并存储于PLC内，用户不易随便改动，有些细小的工艺时间可参照显示器调整进行操作。
